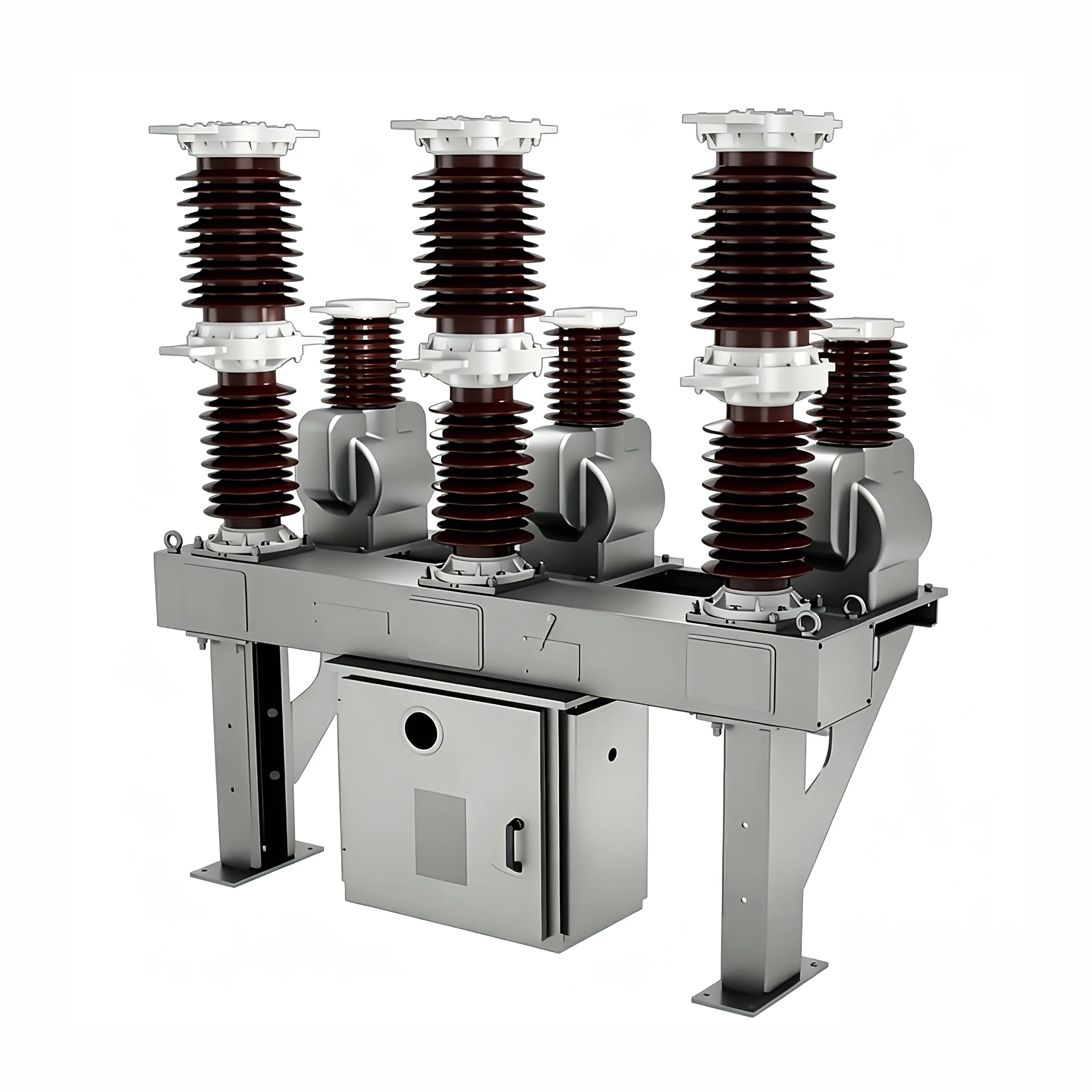

Religador de chave 40,5kv

O disjuntor de 40,5 kv (doravante denominado "disjuntor") é uma nova geração de disjuntor a vácuo externo desenvolvido pela Youbian introduzindo tecnologia estrangeira avançada e combinando-a com as características da indústria de energia da China. Usado principalmente para sistemas de distribuição externa de 10-35kV em redes elétricas urbanas e rurais. Combinado com a aplicação de corrente de carga, corrente de sobrecarga e corrente de curto-circuito, também pode ser usado em outras situações semelhantes.

ambiente de trabalho

Temperatura ambiental: -40 ℃ a 85 ℃

Diferença diária de temperatura: 25 ℃

Altitude: ≤ 2.000m

Velocidade do vento não superior a 35m/s

Sem vibração de intensidade normal

Nenhum gás ou meio corrosivo forte (como ácidos, álcalis, lodo, etc.)

Nível de poluição: IV

Temperatura de carregamento: -40 ℃ a 85 ℃

Características

O religador de chave 40,5kv é um produto de design aprimorado que está em conformidade com os padrões ANSI / IEC, equipado com um atuador magnético, dispositivo liga / desliga (RCWE tipo ACR não possui dispositivo de fechamento manual), 3 sensores de corrente, até 3 sensores de tensão e mais funções, como curva de proteção (programável), lógica de coordenação (programável), protocolo de comunicação programável, software de PC, ferramenta de controle de APP, etc., e usa o controlador RWK352.

O religador chaveado de 40,5kv é um religador com isolamento sólido revestido com borracha de silicone e não utiliza vedação de gás SF6. Este religador possui alta distância de fuga e maior nível de isolamento, adequado para sistemas de nível até 42kV, BIL200kV。

O religador chaveado de 40,5kV é projetado para CA trifásico 50/60Hz, com tensão nominal de 40,5kV, e é adequado para quadros de distribuição de alta tensão externos. Usado principalmente em redes elétricas urbanas e rurais, subestações e sistemas de distribuição de empresas industriais e de mineração, para interrupção de corrente de carga, corrente de sobrecarga e corrente de curto-circuito. Devido ao desempenho especial dos disjuntores a vácuo, eles são particularmente adequados para aplicações que requerem operação frequente e modificações isentas de óleo.

Este modelo de disjuntor adota uma estrutura de pólos separados trifásicos para garantir que falhas monofásicas não causarão curtos-circuitos trifásicos. A câmara de extinção de arco a vácuo está localizada dentro das mangas de isolamento de cada fase, eliminando o risco de falhas de curto-circuito causadas por condensação. O isolamento externo do disjuntor de 40,5kv é feito de resina epóxi externa importada ou material de borracha de silicone, que possui excelente hidrofobicidade e desempenho antiincrustante, tornando-o adequado para ambientes externos com altos requisitos de resistência às intempéries e condições operacionais adversas. O disjuntor possui estrutura geral compacta, ocupa pequena área, é leve e fácil de instalar. O interior da caixa é preenchido com óleo de transformador, mas não contém gás hexafluoreto de enxofre, atendendo aos requisitos de transformação isenta de óleo e proteção ambiental.

Padrões de produto

Este disjuntor está em conformidade com as seguintes normas: GB1984: Disjuntores de alta tensão; GB/T11022: Requisitos técnicos gerais para equipamentos de manobra e controle de alta tensão; JB3855: Disjuntor a vácuo de alta tensão CA externo de 3,6 ~ 40,5 kV DL / T403: 12 ~ 40. Especificações técnicas para pedido de disjuntores a vácuo de alta tensão CA de 5kV IEC56: Disjuntores de alta tensão CA
