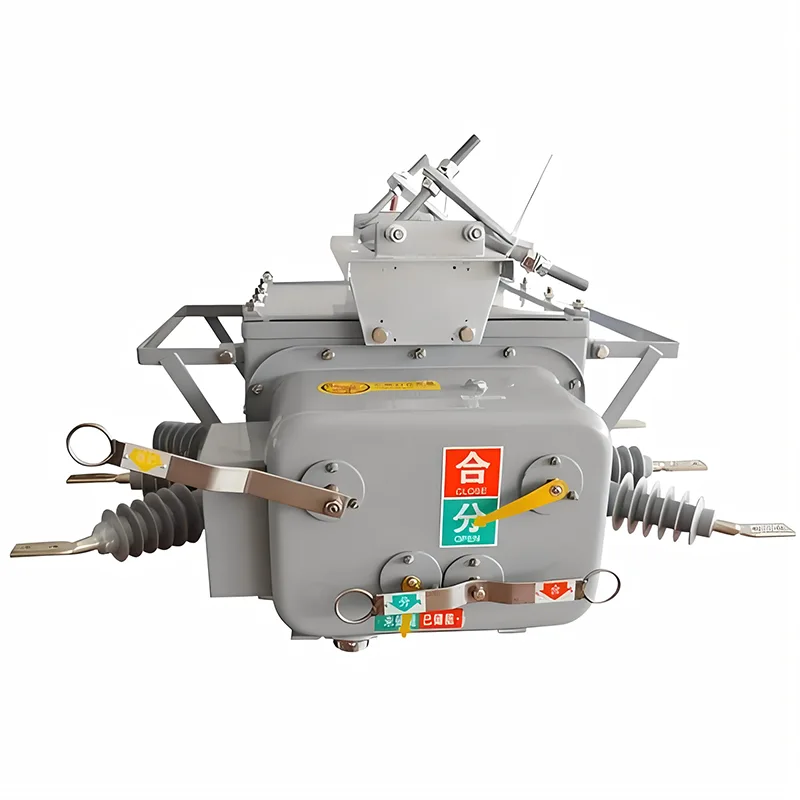

disjuntor a vácuo 33kv

O disjuntor a vácuo de 33kV é o produto da mais alta qualidade produzido pela Youbian e pode aceitar personalização. Como um dos principais fornecedores e fabricantes na China, estamos qualificados para dizer com segurança que a qualidade do nosso produto é muito boa e que tudo está dentro dos padrões! Aguardamos sua chegada e consulta!

Especificações de controle elétrico

Tensão de controle: 220 Vcc, autoalimentado internamente, usando capacitores de 250 V, 22.000 μF. O usuário final só precisa preparar o contato principal do relé para fechamento e abertura.

Tensão auxiliar: 110V/220V DC, 110V/220V AC opcional, os clientes podem especificar antes de fazer um pedido.

Tempo de desconexão: ≤ 8ms (registros de teste de fábrica estão anexados para cada switch)

Tempo de fechamento: ≤ 11ms (registros de teste de fábrica estão anexados para cada switch)

Tempo de pulso de controle recomendado: 0,1s

Método de fiação para vacuostato

Certifique-se de que o usuário final conecte a caixa de junção ao vacuostato BRZW32 de acordo com o diagrama a seguir. A caixa de junção é um controlador com alimentação própria.

Antes de usar o interruptor em linhas de alta tensão, certifique-se de que cada conector do cabo esteja conectado corretamente.

Por favor, pressione os botões de comutação (A, B, C) para cada fase e verifique se a conexão está boa. O estado normal de funcionamento é que o controle elétrico de cada fase seja combinado com o interruptor de fase correto correspondente. Caixa de junção autoalimentada (controlador de chave)

A importância dos sistemas de energia de média tensão

Nas redes elétricas modernas, um disjuntor a vácuo de 33kV é o principal mecanismo de proteção para infraestrutura e pessoal. É crucial para manter a estabilidade da rede, gerenciando a corrente de carga e eliminando imediatamente falhas de curto-circuito de até 31,5kA.

Proteja equipamentos caros, como transformadores, bancos de capacitores e linhas de transmissão, contra sobretensões.

Pode garantir o menor tempo de inatividade para plantas industriais, subestações e instalações de energia renovável (eólica/solar).

Operação ecologicamente correta: Ao contrário dos disjuntores SF6, nossa tecnologia de disjuntor a vácuo de 33kV não produz emissões de gases de efeito estufa e está alinhada com as metas globais de sustentabilidade ambiental.

Em conformidade com os padrões internacionais IEC e ANSI

Na engenharia de alta tensão, a confiabilidade e a segurança não podem ser comprometidas. A Youbian produz estritamente disjuntores a vácuo de 233kV de acordo com os principais padrões internacionais e nacionais para garantir sua compatibilidade e segurança global.

Principais padrões de conformidade

IEC 62271-100: Equipamento de manobra e controle de alta tensão.

GB 1984: Padrão Nacional para Disjuntores CA de Alta Tensão.

Certificação ISO: Nossas instalações de produção foram aprovadas nas certificações ISO9001 (Sistema de Gestão da Qualidade), ISO14001 (Sistema de Gestão Ambiental) e ISO45001 (Sistema de Gestão de Saúde e Segurança Ocupacional).

Essas certificações garantem que cada dispositivo tenha desempenho dielétrico consistente, durabilidade mecânica (nível M2) e operação segura sob parâmetros nominais.
