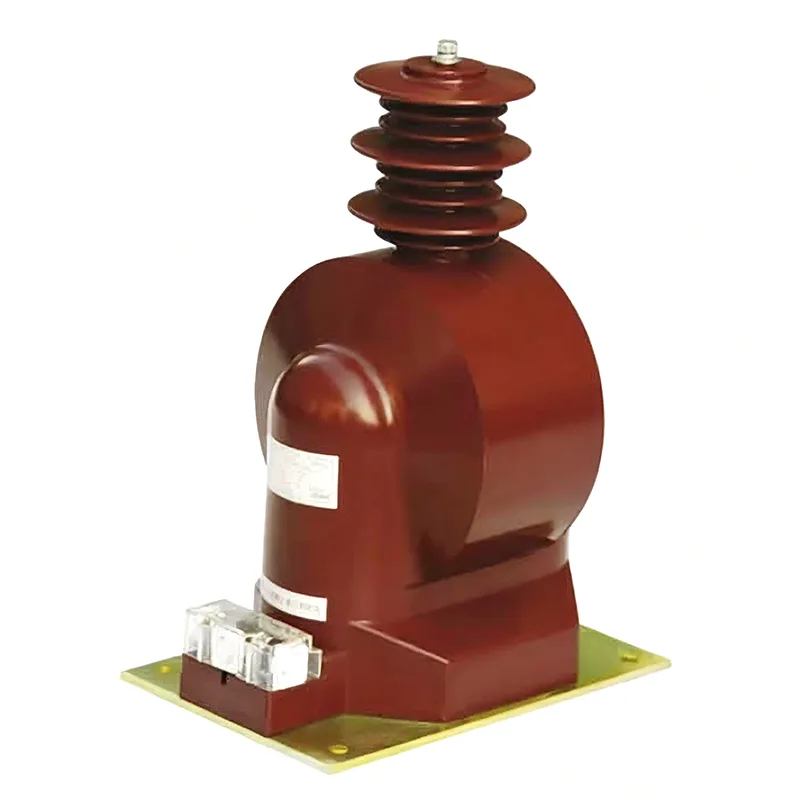

Transformador de Tensão 35 kV

Como fabricante de transformadores de tensão de 35 kV de alta qualidade, a Youbian pode optar por comprar transformadores de tensão de nossa fábrica quando tiver dificuldade em escolher ou estiver indeciso. Somos um fabricante com muitos anos de experiência, equipamentos completos e uma equipe para solucionar todos os problemas para você.

Quais são as características estruturais dos transformadores de potencial?

1) Transformador de tensão imerso em óleo

Os transformadores de potencial imersos em óleo são divididos em tipos de estágio único e de estágio único em série. O tipo de estágio único pode ser usado para níveis de tensão de 220kV e abaixo, enquanto o tipo série pode ser usado para todos os níveis de tensão de 66kV e acima. Os enrolamentos primário e secundário do tipo monoestágio são enrolados em um núcleo de ferro comum, com isolamento não classificado, e a conversão de energia é obtida por meio de acoplamento magnético. O tipo cascata consiste em múltiplos enrolamentos primários com o mesmo número de voltas montados no mesmo núcleo de ferro com metade do número de enrolamentos, dispostos de cima para baixo e conectados entre alta tensão e terra.

2) Transformador de tensão isolado a gás SF6

O transformador de tensão isolado a gás SF6 consiste em um invólucro, luva de isolamento, núcleo de ferro, enrolamentos primário e secundário e acessórios de instalação. O enrolamento primário geralmente adota um enrolamento em camadas em forma de pagode e é enrolado de maneira graduada. O enrolamento secundário é um enrolamento em camadas, enrolado próximo ao núcleo de ferro, que geralmente é um núcleo de ferro laminado de coluna dupla monofásico. Os transformadores de tensão isolados a gás SF6 podem ser combinados com GIS ou usados ​​como transformadores de tensão isolados a gás SF6 independentes.

Quais são os métodos de fiação para transformadores de tensão?

1) A fiação monofásica é comumente usada em sistemas de alta corrente de terra para determinar se não há tensão ou sincronização na linha. Qualquer uma das fases pode ser conectada, mas outro critério é utilizar a fase correspondente da tensão do barramento.

2) Um transformador de tensão conectado entre duas fases de tensão é usado principalmente em sistemas de aterramento de pequenas correntes para determinar se a linha está sem tensão ou síncrona, porque pequenos sistemas de corrente de aterramento permitem o aterramento monofásico. Se apenas um transformador de tensão monofásico-terra for usado, se o transformador de potencial estiver exatamente na fase de aterramento e a tensão de terra medida dessa fase for zero, é impossível verificar se a linha está sem tensão. Se mal avaliado, pode causar fechamento não síncrono

O seguinte deve ser observado na fiação dos transformadores de corrente

1) O lado secundário do transformador de tensão de 35 kV não deve estar em circuito aberto durante o uso. Ao desmontar instrumentos ou relés durante o uso, o lado secundário deve ser previamente curto-circuitado. Durante a instalação, a fiação deve ser confiável e não é permitida a instalação de fusíveis no lado secundário;

2) O lado secundário deve ter uma extremidade aterrada. Evitar danos ao isolamento nos lados primário e secundário e evitar a entrada de alta tensão no lado secundário, colocando em risco a segurança pessoal e do equipamento;

3) Preste atenção à polaridade ao fazer a fiação. Os terminais de polaridade nos lados primário e secundário do transformador de corrente são indicados por letras.

4) O lado primário é conectado em série no circuito e o relé ou instrumento de medição do lado secundário é conectado em série.
