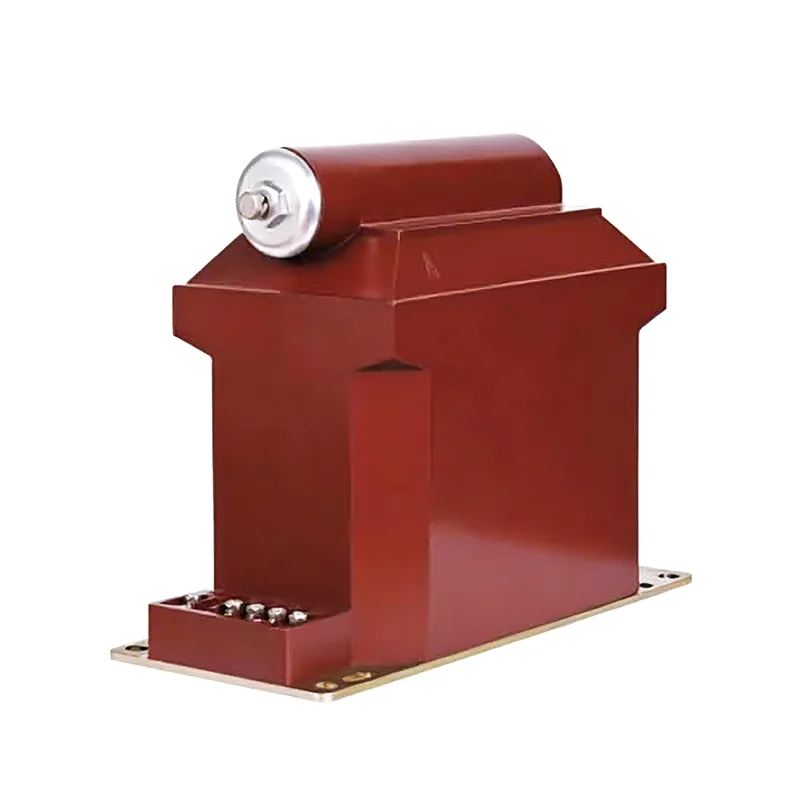

Transformador de Tensão 33 kV

O transformador de tensão durável de 33 kV da Youbian usa técnicas especiais de enrolamento e blindagem para as bobinas primárias e secundárias para melhorar a distribuição de tensão de tensão. Cada bobina é cuidadosamente isolada com filme de poliéster para fornecer um alto dielétrico entre as camadas. Monte a estrutura de enrolamento completa e o núcleo de ferro de anel duplo na estrutura de suporte.

Precauções

1. Antes de ser colocado em operação, o transformador de tensão de 1,33 kV deverá passar por testes e inspeção conforme itens especificados na regulamentação. Por exemplo, medição de polaridade, grupo de conexão, vibração de isolamento, sequência de fase nuclear, etc.

2. A fiação do transformador de tensão deve garantir sua correção. O enrolamento primário deve ser conectado em paralelo com o circuito testado, e o enrolamento secundário deve ser conectado em paralelo com a bobina de tensão do instrumento de medição conectado, dispositivo de proteção de relé ou dispositivo automático. Ao mesmo tempo, deve-se prestar atenção à polaridade correta.

3. A capacidade da carga conectada ao lado secundário do transformador de tensão de 33 kV deve ser apropriada, e a carga conectada ao lado secundário do transformador de tensão não deve exceder sua capacidade nominal, caso contrário aumentará o erro do transformador e dificultará a precisão da medição.

4. Não são permitidos curtos-circuitos no lado secundário do transformador de tensão de 4,33 kV. Devido à pequena impedância dentro do transformador de potencial, se o circuito secundário estiver em curto-circuito, ocorrerá uma grande corrente, que danificará o equipamento secundário e até mesmo colocará em risco a segurança pessoal. Os transformadores de tensão podem ser equipados com fusíveis no lado secundário para se protegerem contra danos causados ​​por curtos-circuitos no lado secundário. Sempre que possível, os fusíveis também devem ser instalados no lado primário para proteger a rede elétrica de alta tensão de colocar em risco a segurança do sistema primário devido a falhas no enrolamento de alta tensão ou nos fios condutores.

5. Para garantir a segurança das pessoas em contato com instrumentos de medição e relés, o enrolamento secundário do transformador de potencial deve possuir um ponto de aterramento. Porque após o aterramento, quando o isolamento entre os enrolamentos primário e secundário estiver danificado, pode evitar que a alta tensão coloque em risco a segurança pessoal em instrumentos e relés.

6. O lado secundário do transformador de tensão não deve estar em curto-circuito.

Para isolamento e proteção, o componente é automaticamente fundido sob pressão a vácuo em resina epóxi cicloalifática hidrofóbica (HCEP). O material HCEP possui excelente trajetória de arco, resistência ao ozônio e ultravioleta, mantendo a resistência física. As propriedades da superfície hidrofóbica do HCEP garantem seu desempenho altamente confiável em ambientes úmidos, úmidos ou poluídos.

Pode ser usado para linhas de distribuição de 35KV, minas de carvão, usinas de energia, ferrovias e fábricas.

O transformador de tensão de 33 kV está em estrita conformidade com IEC60044-2; IEC 61869-1,3; ANSI/IEEE C57.13。

aplicativo

Ferrovia;Minas de carvão;Medidor de energia;usina de energia;Medidor de energia elétrica;Central de energia;Aparelhagem de média tensão;Empresas de petróleo e gás;Caixa de distribuição de energia;Sistema de distribuição de energia;Gabinete isolado a ar;Gabinete de rede de anel;Instrumento de medição;Escritório de eletricidade;Analisador de qualidade de energia de média tensão;Empresas industriais e de mineração;

recurso

Peso: 50KG;

Vida útil: 30 anos;

Material: Resina Epóxi (HCEP);

Tensão nominal até 36 kV;

Nível de precisão: 0,2 0,5 6P 3P;

Aplicação interna de 33KV 35KV 36KV;

Projeto de transformador de tensão monopolar;

Potência térmica restrita (VA): 300VA/600VA;

Estrutura razoável, estrutura robusta;

Relação de tensão nominal: 35/√ 3/0,1/√ 3/0,1/√ 3/0,1/3;

Nível Básico de Isolamento Nominal (BIL) até 200 kV;

Excelente resistência a curto-circuito e calor;
