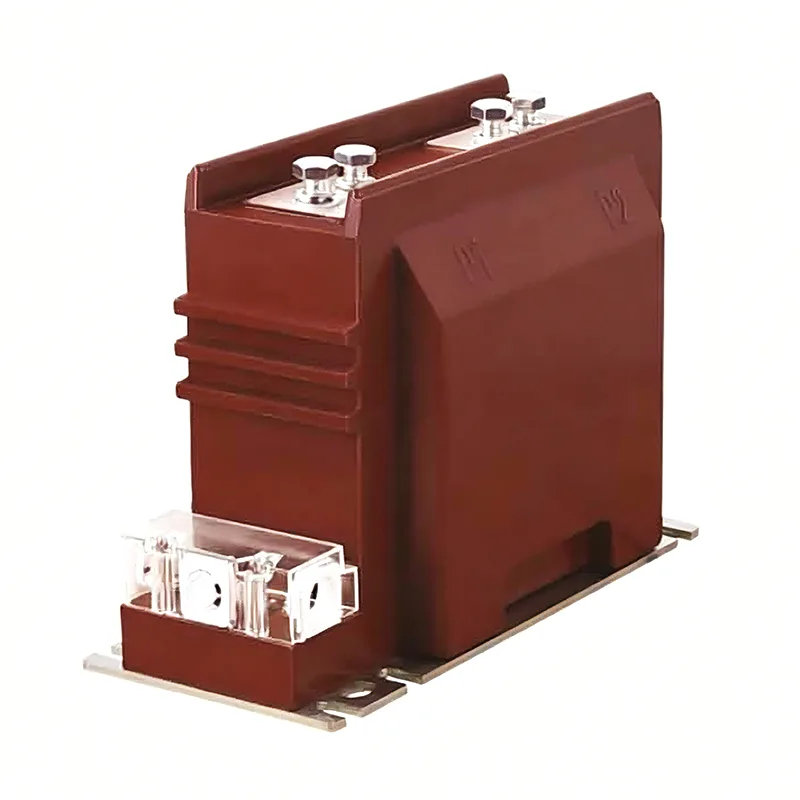

Transformador de corrente de 11 Kv

O transformador de corrente de 11 Kv de alta qualidade da Youbian desempenha um papel na conversão de corrente e no isolamento elétrico. A corrente nas linhas de geração, transformação, transmissão, distribuição e consumo de energia varia muito, variando de alguns amperes a dezenas de milhares de amperes. Para conveniência de medição, proteção e controle, é necessário converter para uma corrente relativamente uniforme. Além disso, a tensão na linha é geralmente alta e a medição direta é muito perigosa. A Dahu Electric convida você cordialmente a nossa fábrica para adquirir os transformadores de corrente de 11 kV mais recentes, mais vendidos, acessíveis e de alta qualidade. Estamos ansiosos para trabalhar com você.

Modelo de transformador de corrente de 11 Kv

Primeira letra: L - transformador de corrente

Segunda letra: A - estilo parede; Tipo pilar Z; Tipo de barramento M; D - Tipo de giro único; V - estrutura invertida; J - Sequência zero

Para fins de detecção de aterramento; W - Antipoluição; R - Tipo de enrolamento nu

Terceira letra: Z - tipo de fundição em resina epóxi; C - Isolamento cerâmico; Q - Meio isolado a gás; W - Especial para proteção de microcomputadores

Quarta letra: B – com nível de proteção; C - Proteção diferencial; Nível DD; Q - Tipo aprimorado; J - ZG aprimorado

Quinto dígito: Número de série do produto de nível de tensão

Base de seleção

tensão nominal

A tensão nominal do transformador de corrente deve ser maior que a tensão nominal da linha do ponto de instalação.

taxa de transformação

Todos devem calcular o IC atual com base em uma carga e escolher a relação do transformador de corrente. Existem várias especificações para a relação de corrente nominal do lado primário dos transformadores de corrente (como 20, 30, 40, 50, 75, 100, 150, 2 × a/C), e a corrente nominal do lado secundário é geralmente 1A ou 5A. Entre eles, 2 × a/C indica que existem duas relações de corrente para o mesmo produto, o que pode ser alcançado alterando o método de fiação das peças de conexão do produto. Quando conectado em série, a relação de corrente é a/c, e quando conectado em paralelo, a relação de corrente é 2 × a/C. Em geral, a seleção da relação de conversão de corrente para medir transformadores de corrente deve garantir que sua corrente nominal I1n não seja menor que a corrente de carga na linha (ou seja, o IC calculado). Se a corrente de cálculo de carga na linha for 350A, a relação de conversão do transformador de corrente deve ser selecionada como 400/5. Para garantir os requisitos de precisão do transformador de corrente de 11 Kv usado para proteção, a relação de transformação pode ser selecionada para ser maior.

O princípio da seleção do nível de precisão: O nível de precisão do transformador de corrente usado para faturamento e medição não deve ser inferior ao nível 0,5; O amperímetro usado para monitorar a magnitude da corrente de carga em cada circuito de entrada e saída deve usar transformadores de corrente de nível 1,0-3,0. Para garantir que o erro de precisão não exceda o valor especificado, a carga secundária (volt-ampere) do transformador de corrente é geralmente verificada, e a carga secundária S2 do transformador não é maior que a carga nominal S2n, para que a precisão selecionada possa ser garantida. Fórmula de verificação de precisão: S2 ≤ S2n.
