Transformador de corrente de 10 KV

Por que o transformador de corrente durável de 10 kV da Youbian é o “olho” do sistema de distribuição? Porque no sistema de distribuição de 10kV, os transformadores de corrente são o equipamento principal para garantir a segurança e a medição precisa da rede elétrica. Eles são como os “olhos” do sistema de energia, convertendo alta tensão e grande corrente em baixa tensão e pequena corrente proporcionalmente, fornecendo sinais estáveis ​​para medição, proteção e monitoramento.

Você está preocupado com a seleção difícil, qualidade instável e atraso no fornecimento? Você precisa de um transformador de corrente que seja compatível com o painel de manobra de 10kV e a unidade principal de anel e que atenda aos requisitos de medição e proteção? Dê uma olhada no transformador de corrente de 10 kV da Youbian, ele definitivamente atende às suas expectativas.

Introdução ao núcleo do produto

2.1 Definição do Produto e Função Central

O transformador de corrente (TC) de 10 kV é um equipamento de conversão de corrente de alta tensão adequado para o nível de tensão de 10 kV, pertencente a um tipo de transformador eletromagnético. Sua função principal é converter altas correntes no lado de alta tensão (como 100A, 200A, 600A, etc.) em correntes secundárias padrão 5A ou 1A em uma taxa de transformação fixa, alcançando isolamento elétrico entre sistemas de alta tensão e circuitos de medição e proteção de baixa tensão, ao mesmo tempo que fornece sinais de corrente precisos para medição de energia, proteção de relé e monitoramento de energia.

2.2 Estrutura do Produto e Características Técnicas

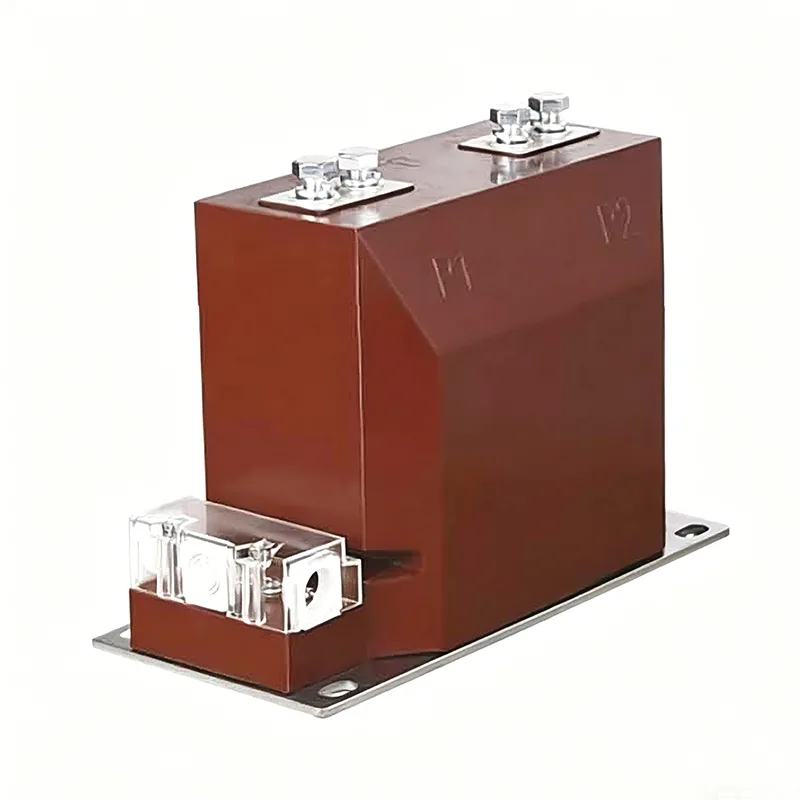

Este transformador de corrente de 10 kV adota uma estrutura de isolamento de fundição totalmente fechada em resina epóxi, com um revestimento de resina epóxi marrom como corpo principal. Os terminais P1/P2 do enrolamento primário são conduzidos com barras de cobre, e o enrolamento secundário sai através de uma caixa de junção transparente. A parte inferior é equipada com uma placa de montagem em aço inoxidável, compatível com o tamanho de instalação do quadro padrão.

A estrutura totalmente vazada é isenta de óleo, não tem lacunas de ar, é à prova de umidade, anti-incrustante e à prova de explosão, e pode operar de forma estável em ambientes agressivos variando de -40 ℃ a +40 ℃ sem a necessidade de manutenção diária;

Youbian suporta vários níveis de precisão, como 0,2S e 0,5 para medição, 5P10 e 10P10 para proteção, atendendo às necessidades de medição e proteção de diferentes cenários;

Pode personalizar várias proporções, como 5/5 ~ 3000 / 5A, adequadas para várias especificações atuais de sistemas de distribuição de 10kV;

O núcleo de ferro é feito de chapas de aço silício de alta qualidade e o layout do enrolamento é razoável, reduzindo efetivamente a influência do magnetismo residual e garantindo a precisão da medição sob alto impacto de corrente;

Projeto estrutural integrado, tamanho compacto, instalado diretamente em quadro de distribuição de 10kV, unidade principal de anel e subestação tipo caixa, economizando espaço no gabinete.

Principais vantagens do produto

Desde a seleção de materiais de núcleo de ferro, enrolamento até fundição de resina epóxi, cada processo de transformadores de corrente de proteção de 10kV segue estritamente o padrão nacional GB 1208-2006 "Transformadores de Corrente". Antes de sair da fábrica, 100% do erro de taxa de transformação, erro de ângulo, tensão suportável de isolamento, aumento de temperatura e outros testes abrangentes são realizados para evitar que produtos não qualificados saiam da fábrica;

Para condições especiais de trabalho, como alta altitude, alta umidade e alta corrente, níveis especiais de isolamento, taxas de transformação e dimensões de instalação podem ser personalizados para atender às necessidades personalizadas dos clientes;

O transformador de corrente de 10 kV é feito de resina epóxi de alta qualidade e chapas de aço silício importadas, que são antienvelhecimento e resistentes à corona, com uma vida útil de mais de 30 anos e podem se beneficiar de uma instalação única para o resto da vida;

O enrolamento secundário é projetado com proteção de circuito aberto para evitar que a alta tensão coloque em risco a segurança do equipamento e do pessoal, em conformidade com os regulamentos de segurança do sistema de energia.

Aplicativo

A medição de energia de subestações de 10kV, salas de distribuição e subestações tipo caixa fornece dados precisos para liquidação de contas de energia elétrica;

A proteção contra sobrecorrente, proteção contra interrupção rápida e proteção diferencial do quadro de manobra de 10kV e da unidade principal de anel garantem disparo rápido em caso de falhas na rede elétrica;

Monitoramento em tempo real do status de operação da rede elétrica através do sistema de automação da rede de distribuição e monitoramento da corrente da rede inteligente;

O sistema de distribuição de energia de 10kV em fábricas, minas e data centers garante a segurança da produção industrial de eletricidade;

O sistema conectado à rede de 10kV de usinas fotovoltaicas e projetos de energia eólica é adequado para as condições especiais de trabalho de nova geração de energia.

Força da empresa e casos de cooperação: A força cria qualidade, o serviço ganha confiança

Zhejiang Dahu Electric Co., Ltd. é uma empresa profissional de pesquisa e desenvolvimento, produção e vendas de transformadores na China. Ele está localizado na Zona Industrial de Xiangyang, cidade de Yueqing, província de Zhejiang, conhecida como a capital dos eletrodomésticos na China, com transporte conveniente e instalações de apoio industrial completas. A empresa tem como foco a produção de transformadores de corrente e transformadores de tensão com níveis de tensão como 10kV e 35kV. Possui linhas de produção avançadas de fundição de resina epóxi e um laboratório de testes abrangente na China. Estabeleceu o sistema de gestão de qualidade ISO9001 e o sistema de gestão ambiental ISO14001. Seus produtos passaram nos testes e certificação de instituições nacionais competentes e são exportados para muitos países e regiões como Sudeste Asiático, Oriente Médio e África.

A empresa sempre adere à filosofia empresarial de "liderança em tecnologia, orientada para as pessoas", considera a qualidade do produto como a vida da empresa, investe continuamente em pesquisa e desenvolvimento, otimiza continuamente o desempenho do produto e fornece aos clientes soluções econômicas de equipamentos de energia.
